Kekili hos berfungsi dengan menggulung hos fleksibel di sekeliling dram berputar dan mengawal cara hos dipasang, disimpan dan ditarik balik. Walaupun prinsip operasinya agak mudah, kekili hos industri ialah pemasangan mekanikal yang diselaraskan yang melibatkan dram, aci, galas, pusing, hos, mekanisme putar balik, panduan hos dan struktur pelekap.
Kekili mesti membenarkan hos bergerak sambil mengekalkan sambungan berterusan ke bekalan bendalir atau gas. Pada masa yang sama, ia perlu mengawal lenturan hos, pergerakan putaran, dan daya penarikan balik.
Kekili hos yang berbeza mencapai ini melalui mekanisme pemacu yang berbeza. Kekili-spring, engkol tangan-, motor-dan hidraulik semuanya menggunakan konsep dram-dan-hos asas yang sama, tetapi cara ia menjana dan mengawal putaran dram adalah berbeza.
Memahami cara kekili hos berfungsi adalah penting apabila memilih peralatan untuk udara termampat, air, minyak hidraulik, gris, bahan api, cecair pembersih dan aplikasi industri lain.
1. Apakah Prinsip Kerja Asas Kekili Hos?
Prinsip operasi asas ialah storan putaran.
Daripada membiarkan hos longgar di atas lantai atau melilitnya secara manual, hos itu dililitkan pada dram silinder. Drum berputar mengelilingi aci pusat, membolehkan hos ditarik keluar atau digulung semula.
Kitaran operasi boleh dibahagikan kepada tiga peringkat:
Operator menarik hujung bebas hos. Daya tarikan memutar dram ke arah pembayaran.
Semasa hos dilanjutkan, medium mengalir dari talian bekalan pegun melalui sambungan berputar kekili dan ke dalam hos.
Selepas digunakan, mekanisme putar balik memutar dram ke arah yang bertentangan, mengembalikan hos ke dram.
Masalah kejuruteraan utama ialah dram berputar manakala sambungan bekalan kekal pegun. Inilah sebabnya mengapa pemasangan pusing adalah bahagian penting dalam kekili hos industri.
2. Apa yang Berlaku Di Dalam Kekili Hos?
Kekili hos industri biasa boleh difahami sebagai beberapa sistem mekanikal yang berfungsi bersama.
| Komponen | Fungsi Utama |
|---|---|
| Drum | Menyimpan hos dan berputar semasa penempatan/tarik balik |
| Aci | Menyokong dan memindahkan beban putaran |
| Galas | Benarkan putaran dram terkawal |
| Pusing | Mengekalkan sambungan bendalir semasa dram berputar |
| Mekanisme gulung semula | Memberi daya untuk penarikan balik hos |
| Panduan hos | Mengawal kemasukan hos dan arah belitan |
| Penyumbat hos | Menentukan kedudukan hujung hos |
| Bingkai | Menyokong pemasangan gelendong lengkap |
| Pendakap pelekap | Menghubungkan gelendong ke struktur pemasangan |
Konfigurasi yang tepat berbeza-beza mengikut saiz hos, tekanan, sederhana, kedudukan pemasangan dan kaedah gulung semula.
3. Bagaimana Dram Berputar?
Drum dipasang pada aci yang disokong oleh galas atau sokongan putaran lain.
Apabila hos ditarik ke luar, daya yang dikenakan pada hos mencipta momen putaran di sekeliling paksi dram.
Tork=Daya × Jejari Berkesan
Apabila hos ditarik, dram berputar dan melepaskan hos tambahan.
Apabila hos ditarik balik, arah putaran dram terbalik.
Tork yang diperlukan tidak tetap sepanjang keseluruhan proses penggulungan. Apabila hos terkumpul pada dram, jejari penggulungan berkesan meningkat. Akibatnya, hubungan antara ketegangan hos dan tork dram berubah dengan jumlah hos yang tinggal pada kekili.
Ini amat penting untuk kekili pemacu spring-kerana spring mesti memberikan tork yang mencukupi sepanjang panjang hos yang boleh digunakan.
4. Bagaimanakah Hos Kekal Bersambung Semasa Dram Berpusing?
Ini adalah peranan sendi pusing.
Satu sisi gelendong hos disambungkan ke talian bekalan pegun. Bahagian lain berputar dengan dram. Sambungan tegar konvensional akan berpusing apabila dram berputar.
Pusing membolehkan pergerakan putaran sambil mengekalkan laluan tertutup untuk medium kerja.
Laluan aliran yang dipermudahkan ialah:
Oleh itu, pusing melaksanakan dua fungsi serentak:
- ■Ia membenarkan pergerakan putaran.
- ■Ia mengekalkan tekanan-yang mengandungi laluan bendalir.
Untuk aplikasi industri, pusing mesti dipilih mengikut tekanan kerja, suhu, keserasian bendalir, saiz sambungan dan prestasi putaran yang diperlukan.
Tekanan maksimum kekili tidak seharusnya ditentukan dari struktur dram sahaja. Hos, pusing, kelengkapan, pengedap dan komponen galas tekanan lain-mesti dipertimbangkan bersama.
5. Bagaimanakah Kekili Hos Dipacu Spring-Berfungsi?
Kekili hos pemacu spring-menggunakan tenaga mekanikal yang disimpan untuk menarik balik hos.
Di dalam kekili terdapat spring pramuat yang disambungkan ke dram.
Apabila operator menarik hos ke luar:
Apabila operator membenarkan hos kembali:
Inilah sebabnya gulungan spring boleh mengembalikan hos secara automatik tanpa sumber kuasa elektrik atau hidraulik luaran.
Spring bukan sekadar "menarik hos"
Spring menghasilkan tork putaran pada dram. Daya kilas itu ditukar kepada penarikan balik hos linear melalui lilitan dram.
Ciri spring yang diperlukan bergantung pada:
- ✔Panjang hos
- ✔Diameter hos
- ✔Berat hos
- ✔Diameter gendang
- ✔Orientasi pemasangan
- ✔Geseran
- ✔Daya tarikan yang dikehendaki
Spring yang terlalu lemah mungkin gagal untuk menarik balik hos sepenuhnya. Spring yang terlalu kuat boleh menyukarkan penggunaan hos dan menyebabkan penarikan balik secara agresif.
6. Bagaimanakah Kekili Hos Engkol Tangan-Berfungsi?
Kekili engkol-tangan menggantikan penarikan spring automatik dengan pemacu mekanikal yang dikendalikan secara manual.
Engkol disambungkan ke dram melalui susunan aci atau gear.
Apabila operator memusingkan engkol:
Untuk menggunakan hos, operator menarik hos dari dram, membenarkan dram berputar ke arah yang bertentangan.
Sistem engkol tangan-membekalkan kawalan langsung ke atas proses penggulungan.
Mereka amat berguna apabila:
- ✔Hosnya panjang.
- ✔Hosnya berat.
- ✔Penarikan balik tidak perlu automatik.
- ✔Pengendali memerlukan kawalan penggulungan yang tepat.
- ✔Kekili dipasang pada peralatan mudah alih.
Mekanisme engkol juga boleh memberikan kelebihan mekanikal, mengurangkan daya manual yang diperlukan untuk menguruskan hos yang berat.
7. Bagaimanakah Kekili Hos Didorong Motor-Berfungsi?
Kekili hos yang dipacu motor-menggunakan sumber kuasa luaran untuk memutar dram.
Bergantung pada aplikasi, pemacu mungkin:
- ■Elektrik
- ■Hidraulik
- ■Pneumatik
Urutan operasi asas ialah:
Konfigurasi pemacu motor-umumnya dipertimbangkan apabila hos terlalu panjang atau berat untuk spring praktikal atau operasi manual, atau apabila penarikan balik automatik yang kerap diperlukan.
Sebagai contoh, kekili hos hidraulik yang dipasang pada kenderaan servis mungkin menggunakan motor hidraulik yang disambungkan kepada sistem hidraulik kenderaan.
Sistem bermotor memperkenalkan pertimbangan kejuruteraan tambahan, termasuk:
- Tork motor
- Kelajuan putaran
- Pengurangan gear
- Brek
- Sistem kawalan
- Sumber kuasa
- Ketegangan hos
- Berhenti kecemasan
8. Bagaimanakah Panduan Hos Berfungsi?
Panduan hos mengawal cara hos masuk dan keluar dari gelendong.
Tanpa panduan yang sesuai, hos boleh mendekati dram pada sudut yang tidak menguntungkan, menghasilkan beban sisi dan belitan yang tidak rata.
Panduan boleh menggunakan penggelek atau permukaan geseran-rendah lain untuk mengawal pergerakan hos.
Semasa operasi:
Semasa penarikan balik:
Panduan yang direka bentuk dengan betul membantu mengagihkan hos ke seluruh dram dan bukannya membenarkannya terkumpul di satu lokasi.
Ini menjadi semakin penting apabila operator menarik hos pada sudut yang berbeza.
9. Bagaimanakah Hos Berangin Pada Dram?
Penggulungan hos adalah lebih daripada sekadar memutar dram.
Bagi kebanyakan kekili, hos perlu diagihkan merentasi lebar dram untuk mengekalkan storan yang teratur.
Jika hos berulang kali masuk pada titik yang sama, beberapa lapisan mungkin terkumpul secara setempat. Ini boleh mencipta:
- ■Penggulungan yang tidak rata
- ■Peningkatan diameter tempatan
- ■Beban sisi yang lebih tinggi
- ■Mengurangkan kapasiti hos yang tersedia
- ■Geseran yang lebih besar
- ■Pengerahan yang sukar
Oleh itu, sesetengah reka bentuk gelendong menggabungkan mekanisme panduan yang menggerakkan hos ke sisi semasa dram berputar.
Corak penggulungan bergantung kepada:
- Diameter luar hos
- Lebar gendang
- Diameter gendang
- Kekakuan hos
- Susunan panduan
- Bilangan lapisan hos
Untuk kekili berkapasiti tinggi-, faktor ini menjadi sangat penting kerana berbilang lapisan boleh mengubah jejari dram berkesan dengan ketara.
10. Mengapa Diameter Drum Penting?
Diameter gendang secara langsung mempengaruhi lenturan yang dikenakan pada hos.
Apabila hos dililitkan pada dram, ia mengalami kelengkungan. Jika dram terlalu kecil untuk hos, belitan berulang boleh menyebabkan hos lentur yang berlebihan.
Inilah sebabnya mengapa jejari selekoh minimum yang ditentukan untuk hos mesti dipertimbangkan semasa memilih kekili.
Isu ini amat penting untuk:
- ✔Hos hidraulik
- ✔Hos tekanan tinggi-
- ✔Hos bertetulang
- ✔Hos berdiameter-besar
- ✔Hos tertakluk kepada kayuhan yang kerap
Kekili yang sesuai harus menyediakan diameter belitan yang serasi dengan jejari lentur hos yang dibenarkan.
11. Apa yang Menentukan Daya Penarikan Kekili Hos?
Untuk kekili automatik, daya penarikan balik ialah parameter prestasi kritikal.
Kekili mesti mengatasi beberapa rintangan:
Daya tarikan yang diperlukan ≈ berat hos + geseran + rintangan belitan + kesan pemasangan
Gelagat sebenar bergantung pada reka bentuk gelendong dan kedudukan pengendalian.
Sebagai contoh, kekili yang dipasang secara menegak mungkin mempunyai keperluan tegangan hos yang berbeza daripada sistem yang dipasang secara mendatar kerana graviti mempengaruhi hos.
Dalam kekili pemacu spring-, tork yang tersedia juga berubah mengikut keadaan spring.
Oleh itu, hanya menentukan gelendong spring berdasarkan panjang hos tidak mencukupi. Berat hos dan OD hos adalah sama penting.
12. Bagaimanakah Kapasiti Kekili Hos Berfungsi?
Kapasiti gelendong merujuk kepada jumlah hos yang boleh disimpan pada dram tertentu.
Kapasiti bergantung terutamanya kepada:
- Diameter gendang
- Lebar gendang
- Diameter luar hos
- Bilangan lapisan penggulungan
- Jumlah storan yang tersedia
Hos OD amat penting.
Sebagai contoh, hos 20 m dengan diameter luar yang kecil mungkin menempati isipadu dram yang jauh lebih sedikit daripada hos 20 m dengan diameter luar yang besar.
Ini bermakna pemilihan gelendong harus menggunakan diameter luar hos sebenar, bukannya hanya panjang hos atau diameter dalam.
13. Apa yang Berlaku Semasa Kitaran Operasi Kekili Hos yang Lengkap?
Kekili industri yang dipacu spring-biasa boleh diterangkan melalui kitaran berikut.
Peringkat 1 - Kedudukan Tersimpan
Hos dililit di sekeliling dram dan hujung bebas kekal boleh diakses oleh operator.
Peringkat 2 - Penggunaan Hos
Operator menarik hos. Dram berputar dan spring menyimpan tenaga mekanikal tambahan.
Peringkat 3 - Kedudukan Kerja
Panjang hos yang diperlukan digunakan. Bergantung pada reka bentuk gelendong, ratchet atau mekanisme penguncian boleh memegang hos pada kedudukan yang dipilih.
Tahap 4 - Penarikan balik
Mekanisme penguncian dilepaskan atau operator memulakan penarikan balik. Spring memutar dram ke arah yang bertentangan.
Peringkat 5 - Penggulungan Terkawal
Hos melepasi panduan dan kembali ke dram.
Peringkat 6 - Kedudukan Ditarik Sepenuhnya
Penyumbat hos atau pemasangan hujung mencapai kedudukan yang ditetapkan, meninggalkan kekili sedia untuk kitaran operasi seterusnya.
Kitaran berulang inilah sebabnya hayat kitaran merupakan pertimbangan penting untuk kekili industri yang digunakan berkali-kali setiap hari.
14. Apakah Peranan Penyumbat Hos?
Penyumbat hos menentukan sejauh mana hos ditarik balik.
Pada kekili automatik, ia menghalang hujung hos daripada hilang sepenuhnya ke dalam pemasangan kekili.
Ia juga mewujudkan titik ambil yang mudah untuk operasi seterusnya.
Penyumbat mestilah serasi dengan diameter hos dan konfigurasi kekili. Kedudukannya juga boleh menjejaskan jumlah hos yang tersedia di luar gelendong apabila ditarik balik sepenuhnya.
15. Bagaimanakah Mekanisme Kekili Hos Berbeza Dibandingkan?
| Jenis Rewind | Prinsip Operasi | Penggunaan Biasa |
|---|---|---|
| Spring{0}}didorong | Tork spring tersimpan memutar dram | Penggunaan hos manual yang kerap |
| Engkol tangan- | Operator memutarkan engkol | Hos panjang/berat, belitan terkawal |
| Motor elektrik | Motor elektrik memacu dram | Operasi automatik atau kerap |
| Motor hidraulik | Sistem hidraulik memacu dram | Jentera mudah alih dan peralatan perkhidmatan |
| Motor pneumatik | Drum pemacu udara termampat | Persekitaran industri tertentu |
Mekanisme yang betul bergantung pada lebih daripada kemudahan. Berat hos, panjang, kekerapan operasi, kuasa yang ada, persekitaran pemasangan, dan kawalan yang diperlukan semuanya harus dinilai.
16. Bagaimanakah Kekili Hos Berfungsi Dengan Hos Perindustrian yang Berbeza?
Prinsip kerja tetap sama, tetapi konfigurasi gelendong berubah mengikut aplikasi hos.
Kekili Hos Udara
Kekili hos udara menghantar udara termampat dari rangkaian udara tetap ke alat pneumatik atau stesen kerja.
Penarafan tekanan dan ID hos amat penting kerana hos mesti mengekalkan aliran yang mencukupi ke peralatan yang disambungkan.
Kekili Hos Air
Kekili air kerap digunakan untuk pembersihan peralatan, pencucian industri dan penyelenggaraan.
Untuk aplikasi air-panas, rintangan suhu mesti dipertimbangkan sebagai tambahan kepada tekanan.
Kekili Hos Hidraulik
Aplikasi hidraulik memerlukan pertimbangan yang teliti terhadap tekanan, tetulang hos, jejari lentur, kelengkapan dan perlindungan mekanikal.
Kekili itu sendiri tidak boleh mengenakan keadaan lenturan yang melebihi spesifikasi pengeluar hos.
Kekili Hos Gris
Kekili gris boleh beroperasi pada tekanan yang jauh lebih tinggi daripada perkhidmatan air atau udara biasa.
Akibatnya, pemasangan pusing, hos, kelengkapan dan gelendong mestilah diberi nilai tekanan-yang sewajarnya.
17. Mengapa Kekili Hos Menggunakan Pusing, Galas dan Pengedap Bersama-sama?
Komponen ini melaksanakan fungsi yang berbeza.
Galasmenyokong dram berputar dan mengurangkan rintangan putaran.
Berpusingmengekalkan sambungan bendalir antara komponen pegun dan berputar.
anjing lautmenghalang medium yang diangkut daripada terlepas melalui antara muka berputar.
Ketiga-tiga sistem mesti berfungsi bersama.
Kekili mungkin mempunyai gendang yang teguh secara mekanikal, tetapi jika putaran tidak dipilih dengan betul untuk tekanan atau sederhana, pemasangan lengkap mungkin masih tidak sesuai untuk aplikasi.
Inilah sebabnya mengapa reka bentuk gelendong hos perindustrian pada asasnya adalah masalah kejuruteraan sistem dan bukannya masalah penyimpanan hos semata-mata.
18. Apakah Menyebabkan Masalah Semasa Operasi Kekili Hos?
Masalah pengendalian biasa selalunya boleh dikesan kepada pemilihan, pemasangan atau penyelenggaraan yang salah.
| Masalah | Kemungkinan Punca |
|---|---|
| Hos tidak ditarik balik sepenuhnya | Tork spring tidak mencukupi, berat hos yang berlebihan, geseran |
| Penarikan balik terlalu agresif | Daya spring yang berlebihan atau kawalan kelajuan yang lemah |
| Angin hos tidak sekata | Penjajaran panduan yang salah atau sudut tarik operator |
| Hos sukar ditarik | Ketegangan spring yang berlebihan, rintangan mekanikal |
| Kebocoran pada salur masuk | Kedap pusing atau masalah sambungan |
| Kerosakan hos berhampiran kekili | Bengkok yang berlebihan, penjajaran panduan yang lemah, dram yang tidak sesuai |
| Pergerakan kekili semasa operasi | Pemasangan yang tidak mencukupi |
| Mengurangkan kapasiti hos | Hos OD lebih besar daripada spesifikasi reka bentuk kekili |
Oleh itu, penyelesaian masalah harus bermula dengan sistem pengendalian yang lengkap dan bukannya menggantikan komponen individu tanpa mengenal pasti punca asas.
19. Apakah Parameter yang Perlu Diperiksa Sebelum Memilih Kekili Hos?
Pemilihan yang bersesuaian secara teknikal hendaklah mengandungi sekurang-kurangnya parameter berikut:
| Parameter | Mengapa Ia Penting |
|---|---|
| Panjang hos | Menentukan kapasiti penyimpanan yang diperlukan |
| ID hos | Mempengaruhi aliran dan saiz sambungan |
| Hos OD | Menentukan kapasiti dram |
| Berat hos | Menentukan tork putar balik |
| Tekanan kerja | Menentukan penarafan tekanan |
| Suhu kerja | Menentukan kesesuaian bahan |
| Medium cecair | Menentukan keserasian bahan |
| Jejari selekoh minimum | Menentukan diameter gendang yang sesuai |
| Kaedah putar balik | Menentukan mekanisme operasi |
| Kedudukan pemasangan | Mempengaruhi ketegangan hos dan struktur kekili |
| Kekerapan operasi | Mempengaruhi keperluan ketahanan |
| Keadaan persekitaran | Menentukan keperluan bahan dan perlindungan |
Kekili hendaklah dipilih daripada keadaan operasi sebenar dan bukannya daripada saiz kekili generik.
20. Kekili Hos Industri: Sistem Mekanikal, Bukan Sekadar Peranti Storan

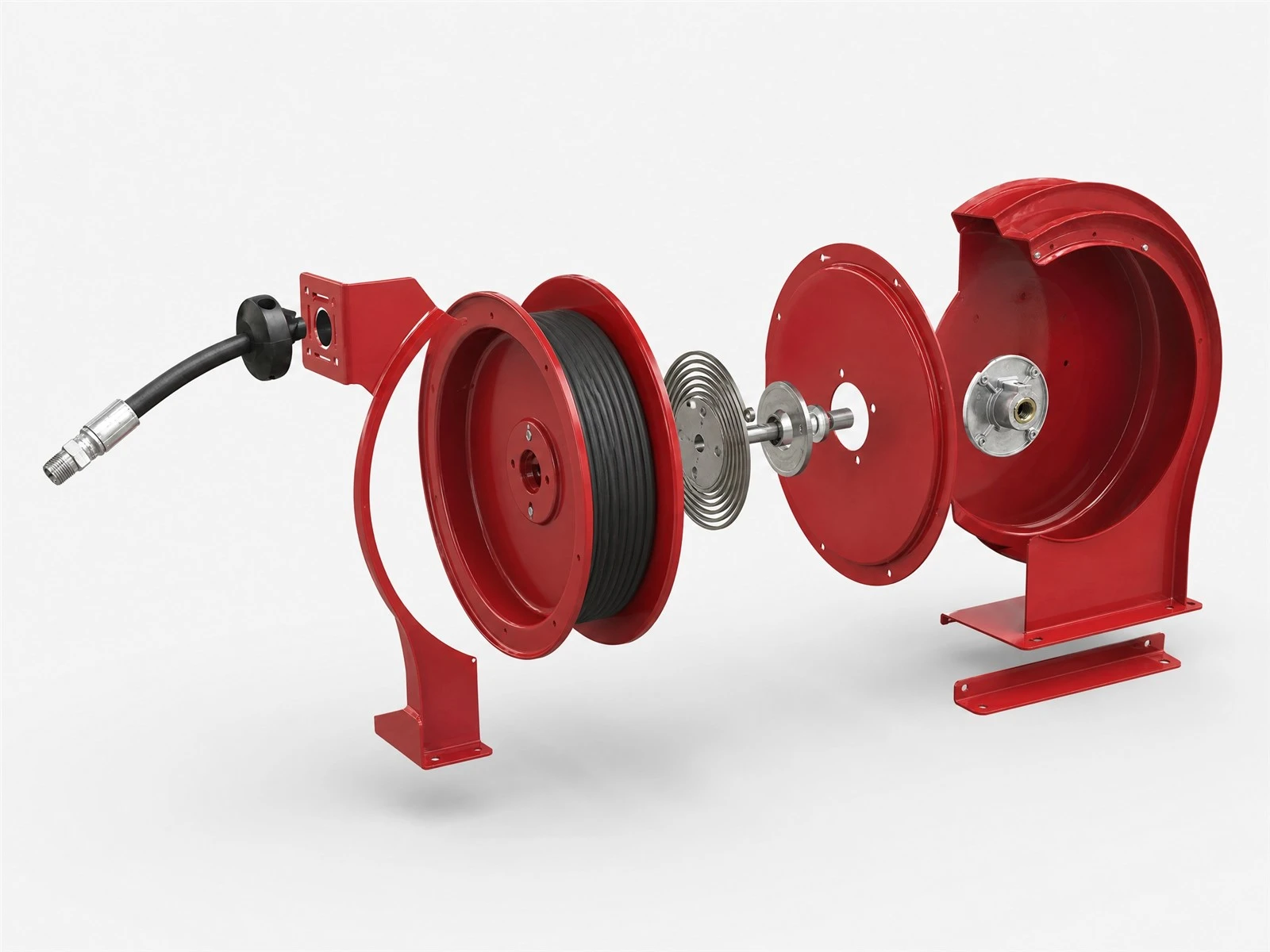

Cara paling mudah untuk memahami gelendong hos ialah:
Tetapi aplikasi perindustrian memerlukan lebih banyak kejuruteraan di sebalik urutan mudah ini.
- ■Drum menguruskan penyimpanan hos.
- ■Aci dan galas menyokong putaran.
- ■Pusing mengekalkan laluan bendalir semasa putaran.
- ■Mekanisme gulung semula memberikan daya tarikan.
- ■Panduan mengawal pergerakan hos.
- ■Rangka dan sistem pelekap menahan beban operasi.
Apabila komponen ini dipadankan dengan betul kepada panjang hos, diameter, tekanan, suhu, sederhana, jejari lentur dan kekerapan operasi, gelendong boleh menyediakan penggunaan hos terkawal dan storan boleh berulang sepanjang banyak kitaran operasi.
Atas sebab ini, memilih gelendong hos industri harus bermula dengan satu soalan asas:
Setelah parameter tersebut diwujudkan, kapasiti dram yang sesuai, spesifikasi pusing, mekanisme putar balik, konfigurasi pelekap dan pembinaan kekili boleh ditentukan secara sistematik.
